Power Divider 和 Power Splitter, 傻傻分不清楚…… 留言

功分器是射频电路中一款比较常用的无源器件,通常用来将射频信号一分为二,T型Wilkinson型功分器是两款比较常用的功分器。
功分器是功率分配器的简称,翻译成英语叫做 “Power Divider”,但是词典上还给出了另一个翻译—— Power Splitter。
射频易商城
并且在英语中,确实是既有Power divider 又有 Power Splitter,那这两种器件该如何区分呢?为此,是德科技还专门出了一份 应用指南,告诉我们如何区分divider 和splitter。
射频易商城
我们今天就就着这份文档,一起来学习一下。
什么是 Power Divider 呢?
我们大多数人所认识的功分器都是Power Divider,比如T型功分器,三个端口都有相同的阻抗,并且每个端口都通过阻抗变换器匹配到50欧姆,这样任意一个端口都可以作为输入端口,并且两两端口之间的插入损耗为6dB。
射频易商城
Power Divider 用于将信号分成相等的两份,便于进行对比测量,功率分配器可在两个输出端口提供良好的阻抗匹配。也可用于对两路输出信号进行不同性质的测量,比如:频率和功率。功率分配器还可用于两路信号的组合,因为这些端口都是双向的。
什么是Power Splitter 呢?
Power Splitter 同样也是将功率进行两等分,和Power Divider 内置3个16.7欧姆电阻不同的是,它的里面内置两个50欧姆电阻,并且Power Splitter 只有输入端口是匹配到50欧姆,两个输出端口阻抗是83.33欧姆。这样输出端口可以做到VSWR=1:1匹配。所以呢,Power Splitter 可以叫功率分离器,用于在电平和比率测量中改善输出与源的匹配,进而将测量不确定度最小化。
射频易商城
Power Divider 可以用作功率合成器使用,但是Power Splitter 不可以反过来用。
Power Divider 的应用示例
1, 低功率分配到两个天线上
射频易商城
2, 互调测试中功率合成
射频易商城
3,分集增益测量
射频易商城
Power Splitter 的应用示例
1,增益,压缩和隔离测量
射频易商城

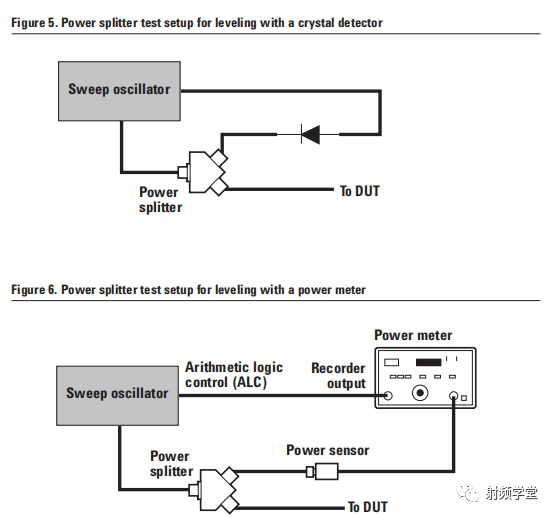

2,电平和比率测量
是不是有点绕晕了,根据是德科技在器件应用的提示:
“ Keysight 11636C 是一款直流至 50 GHz 功率分配器,可直接提供高度精确的功率分配和整合功能。卓越的相位和幅度追踪能力确保全三端口的精确抗阻匹配,这通过减少二次反射和互调失真改善了故障定位测量。”
“Keysight 11667D 功率分离器是一款双电阻型功率分离器,在用于信号源电平调整或比率测量应用时,能够在辅助臂上提供出色的输出驻波比(SWR)。两个输出臂能够在直流至 67 GHz 的频率范围内实现精准跟踪,使用户可以执行宽带测量,同时尽量降低不确定度。”
参考阅读:
1,https://www.sekorm.com/news/1653.html
2,https://www.mwstore.com/cn/info-713.html
3,https://www.keysight.com.cn/cn/zh/assets/7018-01590/technical-overviews/5989-6698.pdf
4,https://www.keysight.com.cn/cn/zh/products/accessories/power-dividers-splitters.html

原文始发于微信公众号(射频学堂)
